WATNO SUGIARTO (13180317)

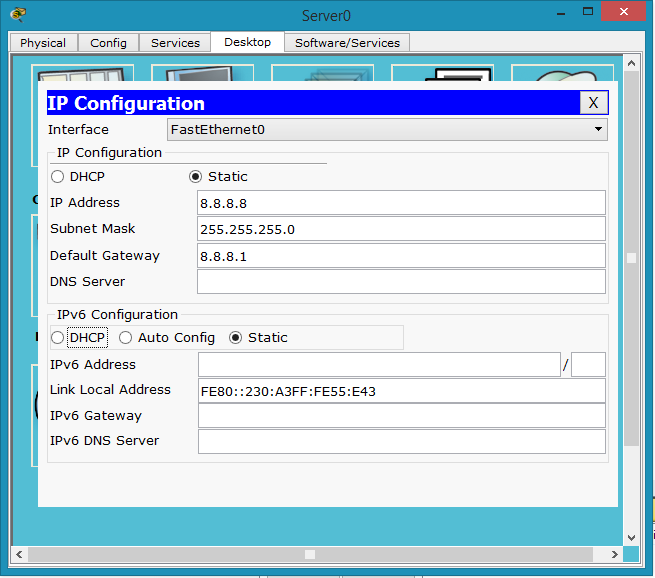

Selanjutnya, silahkan isi IP Address untuk Server0, PC0 dan PC1 seperti gambar berikut :

Kemudian, sobat akan mengkonfigurasi IP Address untuk Router0 dan Router1. Lakukan perintahnya seperti dibawah ini : Pada Router0 :

Router0(config)#int fa0/0
Router0(config-if)#ip address 26.26.26.1 255.255.255.0
Router0(config-if)#no shutdown
Router0(config-if)#exit
 Router0(config)#int fa1/0
Router0(config-if)#ip address 8.8.8.1 255.255.255.0
Router0(config-if)#no shutdown
Router0(config-if)#exit

Keterangan : Untuk fa0/0 itu untuk menghubungkan dari Router0 ke Router1. Dan untuk fa1/0 itu untuk menghubungkan ke Server0. Pada Router1 :

Router1(config)#int fa0/0
Router1(config-if)#ip address 26.26.26.2 255.255.255.0
Router1(config-if)#no shutdown
Router1(config-if)#exit
Router1(config)#int fa1/0
Router1(config-if)#ip address 192.168.10.1 255.255.255.0
Router1(config-if)#no shutdown
Router1(config-if)#exit

Keterangan : Untuk fa0/0 itu untuk menghubungkan dari Router1 ke Router0. Dan untuk fa1/0 itu untuk menghubungkan ke LAN. Nah, untuk sekarang supaya PC client dari LAN dapat terhubung dengan INTERNET, maka dibutuhkan NAT. Yang akan digunakan disini yaitu Static NAT. Berikut langkah dibawah ini  konfigurasinya. NAT akan dikonfigurasi pada Router1, karena Router1 adalah batas penghubung dari IP Private ke IP Public. Pada Router1 :

Router1(config)#ip nat inside source static 192.168.10.5 26.26.26.50
Router1(config)#ip nat inside source static 192.168.10.6 26.26.26.100
 Router1(config)#int fa0/0
Router1(config-if)#ip nat outside
Router1(config-if)#exit
 Router1(config)#int fa1/0
Router1(config-if)#ip nat inside
Router1(config-if)#exit

Keterangan : Pada perintah "ip nat inside source static" adalah untuk konfigurasi Static NAT, dan untuk "192.168.10.5  26.26.26.50" maksdunya yaitu untuk merubah ip lokal 192.168.10.5 menjadi ip public 26.26.26.50. Begitu juga untuk yang ip lokal 192.168.10.6. Kemudian pada perintah "ip nat outside" dan "ip nat inside" yaitu menentukan interface mana yang mengarah ke IP Public dan ke IP Private, contohnya untuk fa0/0 yaitu untuk mengarah ke IP Public (outside) dan fa1/0 untuk ke IP Private (inside). Setelah itu, konfigurasi routing static untuk mengarah ke internet, yaitu dengan perintah seperti berikut : Pada Router1 :

Router1(config)#ip route 0.0.0.0 0.0.0.0 26.26.26.1

Keterangan : Pada "0.0.0.0  0.0.0.0" adalah untuk me-routing ke internet, karena pada kenyataannya IP Internet itu tidak tetap, maka di routinglah dengan IP 0.0.0.0 0.0.0.0 seperti itu. Dan untuk "26.26.26.1" itu adalah IP Address untuk jalur penghubung dari jaringan lokal ke jaringan internet, sebenernya sobat juga bisa menggunakan jalurnya dengan interface, pilihlah interface yang mengarah ke internet.

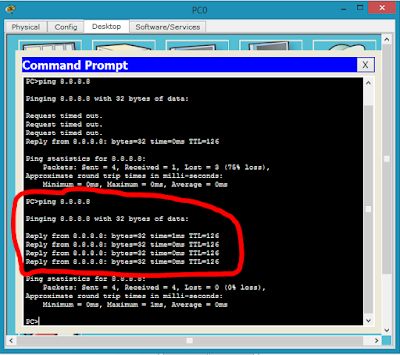

Jika semuanya sudah, sekarang sobat bisa mengeceknya dengan melakukan PING dari PC Client LAN ke ip address INTERNET (8.8.8.8). Pastikan berhasil seperti pada gambar dibawah ini.

Kemudian cek NAT pada Router1 dengan perintah seperti berikut :

Router1#show ip nat translations

Maka akan tampak seperti gambar dibawah ini.

Keterangan : Dapat dilihat, disana terdapat Inside Global, Inside Local, Outside Local dan Outside Global. Berikut penjelasannya :

• Inside Global, yaitu IP Address yang menjadi penerjemah dari IP Private 192.168.10.5.
• Inside Local, yaitu IP Address yang digunakan sebagai client pada PC0.
• Outside Local, yaitu IP Address yang sudah sobat PING tadi, dalam artian yaitu IP Address yang dilakukan dari jaringan Lokal.
• Outside Global, yaitu IP Address yang menjadi tujuannya.
