WATNO SUGIARTO (13180317)

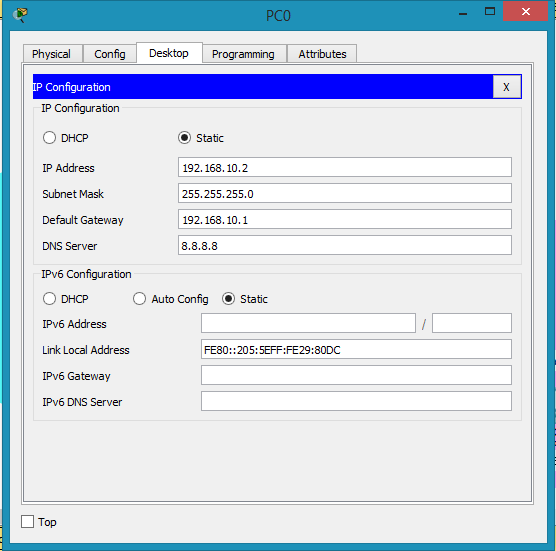

Kemudian silahkan isi IP Address pada Server0, PC0 dan PC1 dengan IP Address seperti pada gambar dibawah ini.




Selanjutnya yaitu mengkonfigurasi IP Address untuk Router0 dan Router1, lakukan perintah seperti dibawah ini :

Pada Router0 :
Router0(config)#int fa0/0
Router0(config-if)#ip address 26.26.26.1 255.255.255.0
Router0(config-if)#no shutdown
Router0(config-if)#exit

Router0(config)#int fa1/0
Router0(config-if)#ip address 8.8.8.1 255.255.255.0
Router0(config-if)#no shutdown
Router0(config-if)#exit

Pada Router1 :
Router1(config)#int fa0/0
Router1(config-if)#ip address 26.26.26.2 255.255.255.0
Router1(config-if)#no shutdown
Router1(config-if)#exit

Router1(config)#int fa1/0
Router1(config-if)#ip address 192.168.10.1 255.255.255.0
Router1(config-if)#no shutdown
Router1(config-if)#exit

Keterangan : Untuk interface FA0/0 pada Router0 adalah untuk menghubungkan ke Router1, dan untuk FA1/0 untuk menghubungkan ke Server0. Juga untuk FA0/0 pada Router1 adalah untuk menghubungkan ke Router2, dan untuk FA1/0 untuk menghubungkan ke Client.

Kemudian, berikut adalah perintah untuk mengkonfigurasi Dynamic NAT yang akan dikonfigurasi pada Router1, berikut perintahnya :

Pada Router1 :
Router1(config)#ip nat pool FILTER 26.26.26.50 26.26.26.100 netmask 255.255.255.0
Router1(config)#ip nat inside source list 1 pool FILTER
Router1(config)#access-list 1 permit 192.168.10.0 0.0.0.255

Router1(config)#int fa0/0
Router1(config-if)#ip nat outside
Router1(config-if)#exit

Router1(config)#int fa1/0
Router1(config-if)#ip nat inside
Router1(config-if)#exit

mengkonfigurasi routing untuk internet yaitu menggunakan routing static, berikut perintahnya :

Pada Router1 :
Router1(config)#ip route 0.0.0.0 0.0.0.0 26.26.26.1

Jika sudah, silahkan cek dengan melakukan PING dari client (PC0 dan PC1) ke IP Address Server0 (8.8.8.8). Pastikan koneksi berhasil seperti pada gambar dibawah ini.

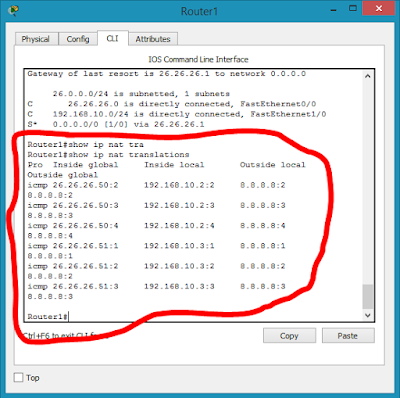

mengecek NAT dengan perintah :
Router1#show ip nat translations

Maka akan tampak seperti gambar dibawah ini.


Selesai..

 Untuk sumber link video selengkapnya :
1.  https://youtu.be/ONu1IH7IZ6o
2.  https://youtu.be/bc2t-UlL8Do
